抗谐波智能电容器是0.4KV 低压电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元、过零投切开关单元、保护单元、滤波电抗器、低压滤波电力电容器构成。改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适用于谐波十分严重的场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串联7%电抗器的产品适用于5次（及5次以上）谐波为主的电气环境，串联14%电抗器的产品适用于3次（及3次以上）谐波为主的电气环境。

工作环境：

1.输入电压：0.4KV±20%

2.工作温度：-45℃-55℃

3.工作频率：50HZ ±5%；

4.相对湿度：最大95%

接线端子排列与定义：

产品的接线端子分电源端子和测控联机端子，均置于产品的后部，三相补偿电源端子有“UA.UB.UC”，分相补偿电源端子有：“UA.UB.UC.UN”，测控联机端子使用插拔件，便于现场调试和调换。产品上有“IN、OUT、1、2、3、4、5”序号标志，接线或调货时应充分注意。

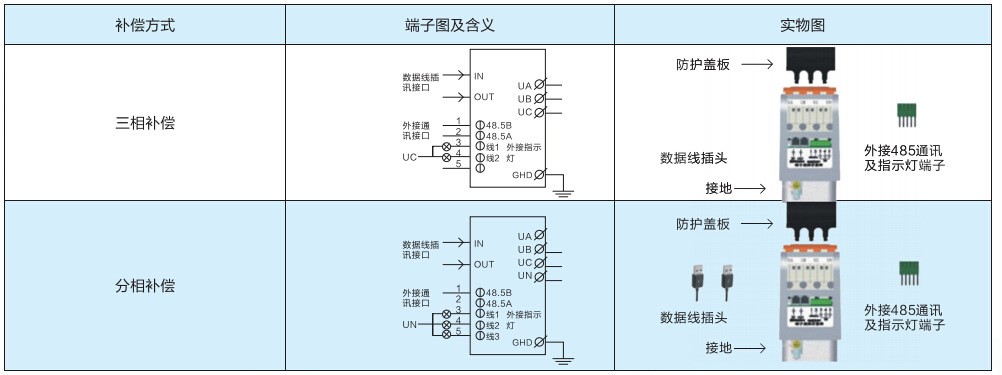

产品端子接线示意图：

产品应用电气连接及接线示意

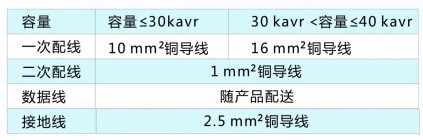

产品的配线要求

1.产品与电源端的连接导线规格

2.一次配线：电源线，需足额标准多芯铜导线

3.二次配线：外接指示灯，接控制器连线连接穿心二次电流互感器

4.数据线：产品间数据线和电流信号线

5.接线地：产品与外部接地端相连，采用单股铜导线

电气接线要求

2.1电源线制作如图所示：接电源必须拧紧螺丝，用力试拉电源线，证明十分牢固方可，否则将造成该处过度发热，损坏产品
