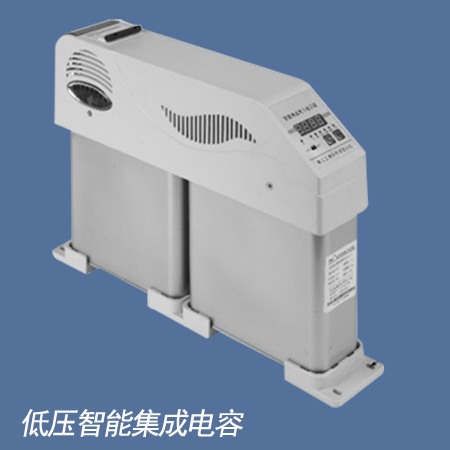

低压智能集成电容

产品概述

低压智能集成电力电容器是0.4KV低压电网高效节能、降低线损、提高功率因素和电能质量的新一代无功补偿设备。它由智能测控单位、过零投切开关单位、保护单位、两台（△型）或一台（Y型）低压电力电容器构成。改变了传统的无功补偿装置体积庞大和笨重的结构模式，从而使新一代的低压无功补偿设备具有补偿效果更好。体积更小、功耗更低、价格更廉 节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现在智能电网对无功补偿的更高要求。

技术特点

1.动态响应时间：≤20毫秒

2.实现过零投切，投入涌流≤2倍额定电流，延长电容器使用寿命

3.能适应负荷快速变化的场合例如电焊机、轧钢机、橡胶密炼机等等。

4.保护功能：缺相保护，过温保护

5.控制信号输入端采用光电隔离，更安全。

6.分补型是A、B、C三相一体，配备各相的控制端

7.电磁兼容性：EFT群脉冲试验，4000V的A级（国家标准最高）；强大的抗干扰能力。

接线端子排列与定义：

产品的接线端子分电源端子和测控联机端子，均置于产品的后部，三相补偿电源端子有“UA.UB.UC”，分相补偿电源端子有：“UA.UB.UC.UN”，测控联机端子使用插拔件，便于现场调试和调换。产品上有“IN、OUT1、2、3、4、5”序号标志，接线或调货时应充分注意。

技术参数：
