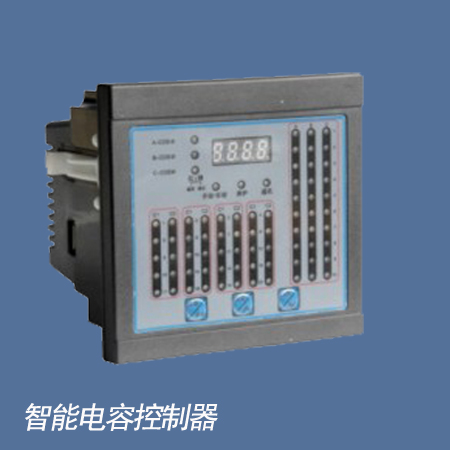

智能电容控制器

概述

智能电容控制器（以下简称控制器）是根据国家相关技术标准、规程和用户的实际要求，采用专用的电力参数采集芯片和MCU处理器设计开发的新一代低压无功补偿控制器。产品外形美观大方，安装使用方面。通过数码管显示和按键实现人机对话、通过485通讯与智能集成电力电容器连接。控制器理量包括：电压、电流、功率因素、采交流采样技术，特别适用于功率因素变动大的场合。动作次数少，控制精度高。

功能特点

1.通过交流采样得到电压、电流、功率、功率因素等数据。

2.动态显示配电的各个参数值，参数设置简单快捷，设置的参数断电不丢头。

3.自动检测智能电容器数量及并按电网无功参数控制智能电容器投切。

4.是具有过压、欠压、电压告警、欠流、过温、电压、当电网参数超过各设定的限制时，控制器快速切除已投入的电容器，并闭锁输出、保护电容器安全运行，延长其使用寿命。

5.采用电压、电流、功率因数、无关等综合计算电压回差参与控制判断，是补偿更精准，防止投切震荡。

6.在动作延时时间内多点采样上述判断值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所造成的判断失常，在功率因素变动大的场合，可以准确判断所需补偿的无功功率及补偿方向（投或者切）。

7.具有手动/自动切换功能。置自动时，根据电压、负荷、功率因数和无功缺额终和因素控制电容器的投入或切除；置手动时，能手动操作电容器的投入或切除，便于出厂调试及快速投切电容。在手动或自动状态下均可实现模拟投切。

8.投切原则：循环投切方式以延长电容使用寿命。

安装尺寸：

机械安装：在电容柜的柜门上开113*113mm的方孔，将本产品从前方推入方孔内，把两个卡扣插入产品的左右安装槽内，往产品面板侧推紧即可。

使用环境

相对湿度：20%-90%

环境温度:-25-70℃

海拔高度：小于等于2000m

无易燃的介质存在。无导电尘埃及腐蚀性气体存在

使用参数

1.测量精度：

电压：≤±0.5%（80%-120%额定电压范围内）

电流：≤±1.0%（50%-100%额定电压范围内）

功率因素：≤±1.5%  无功功率：≤±2%

2.输出方式：RS485通讯式控制输出，控制本公司智能电容器

3.电源条件：工作电压：AC380V±20%

额定频率：50Hz±5%   功率消耗：＜5W

4.组网台数：共补智能电容器≤30台；总台数≤30台，分补智能电容器≤10台，共补智能电容器≤20台
