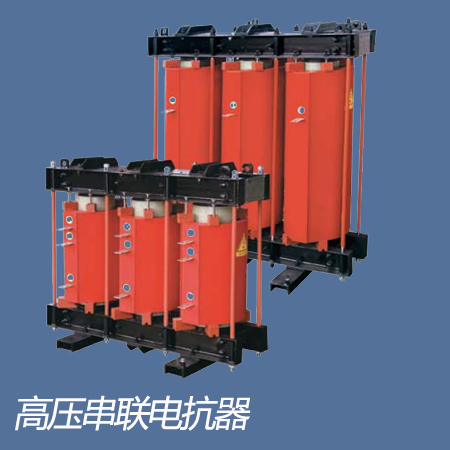

高压串联电抗器：

产品用途

高压电抗器与并联电容器相串联，具有补偿电网无功功率、提高功率因素、抑制谐波电流，限值合闸涌流的功能。该产品适用于电力系统、电气化铁路、冶金、石化等场所。

电气参数

额定电压Un：6kV、10kV、20kV、35kV

线性度L：在1.8ln下，电抗值XL≥0.95

电抗率：0.85%、1%、4.5%、5%、6%、12%、13%

绝缘耐热等级：F级

冷却方式：自然风冷AN

运行条件：-25℃~﹢45℃，海拔2000m，湿度95%

出线方式：线圈同侧出线，线圈双侧出线，线圈上出绝缘子支撑出线。

性能特点：

串联电抗器又称阻尼电抗器，其作用是与电容器串联，对回切投入中的合闸 涌流加以限值，并根据采用电抗率的不同能够有效抑制各次的谐波电流，我公司开发的串联电抗器具有以下特点：

1.铁心电抗器，配有带气隙的铁芯磁通效果好，采用冷轧矽钢片磁导率高，具有电抗值平稳的优良特性。

2.使用新型环氧树脂材料，耐热绝缘达到F级，是用户安全放心使用的理想产品。

3.采用先进的浇注工艺，产品不仅造型美观，色彩协调，而且更有优良的机械性能，具有经久耐用，抗冲击的良好特性。

型号说明：
