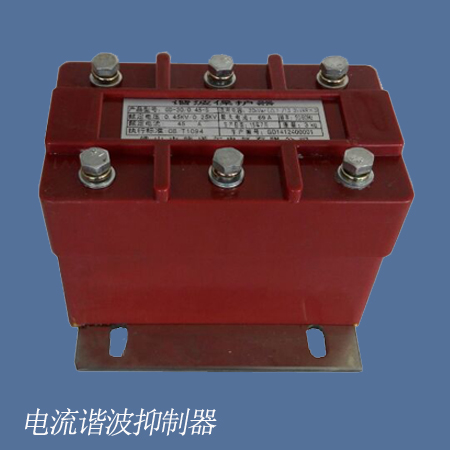

电流谐波保护器

概述：

     LDB谐波电流保护器用于交流50/60HZ，标称电压为0.4KV 的电力系统中，与电容器相串联，以达到限制并联电容器的合闸涌流，减少谐波电流对电容元件影响，及消除电力系统短路时电容器放电电流的助增影响。

     LDB谐波电流保护器为磁芯结构，线圈采用优质裸铜线制作，线盘间垫环氧酚醛布板块，外露部分有良好的防腐蚀层，整体外观由环氧树脂灌封增强绝缘及防潮湿性能。

产品用途：

    主要用于低压无功补偿电容器（组）的谐波保护，适用于交流50Hz,额定工作电压380V（220V）的配电系统中的各种低压无功补偿功率动态补偿装置，安装在箱体内。

技术指示：

产品执行标准：JB/T9644

1.温升不大于70K。

2.最大瞬间电流能承受与其配套的最大容量的电容器组合闸涌流的冲击，而不发生电气绝缘闪络击穿和机械损伤。

3.电抗器在通过基波电流和谐波电流均方根的合成电流（有效值）不超过1.3倍额定电流，电抗器可连续运行。

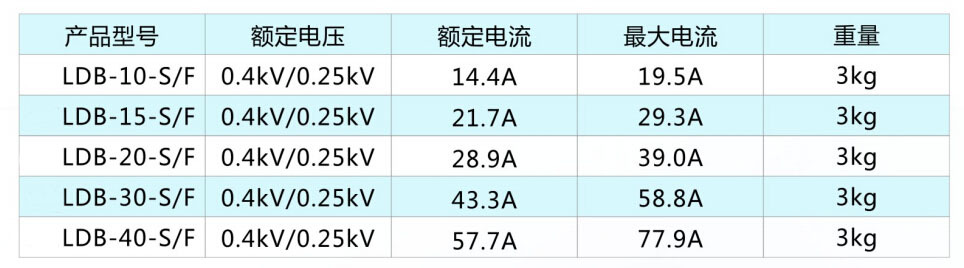

技术参数：

工作环境条件：

环境温度：-25℃~55℃；

空气相对湿度：20%~90%（40℃）

海拔高度：≦2000m

使用环境条件：适用于箱体内安装。

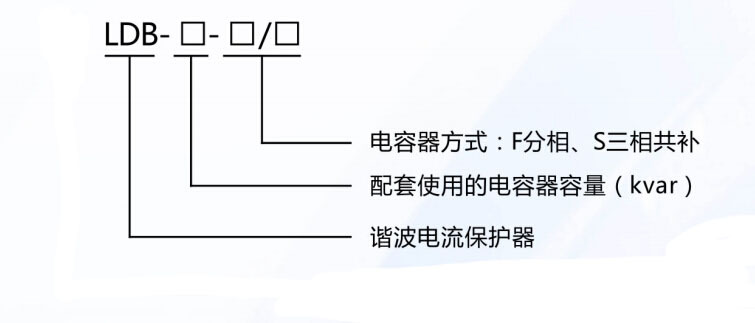

产品选型：

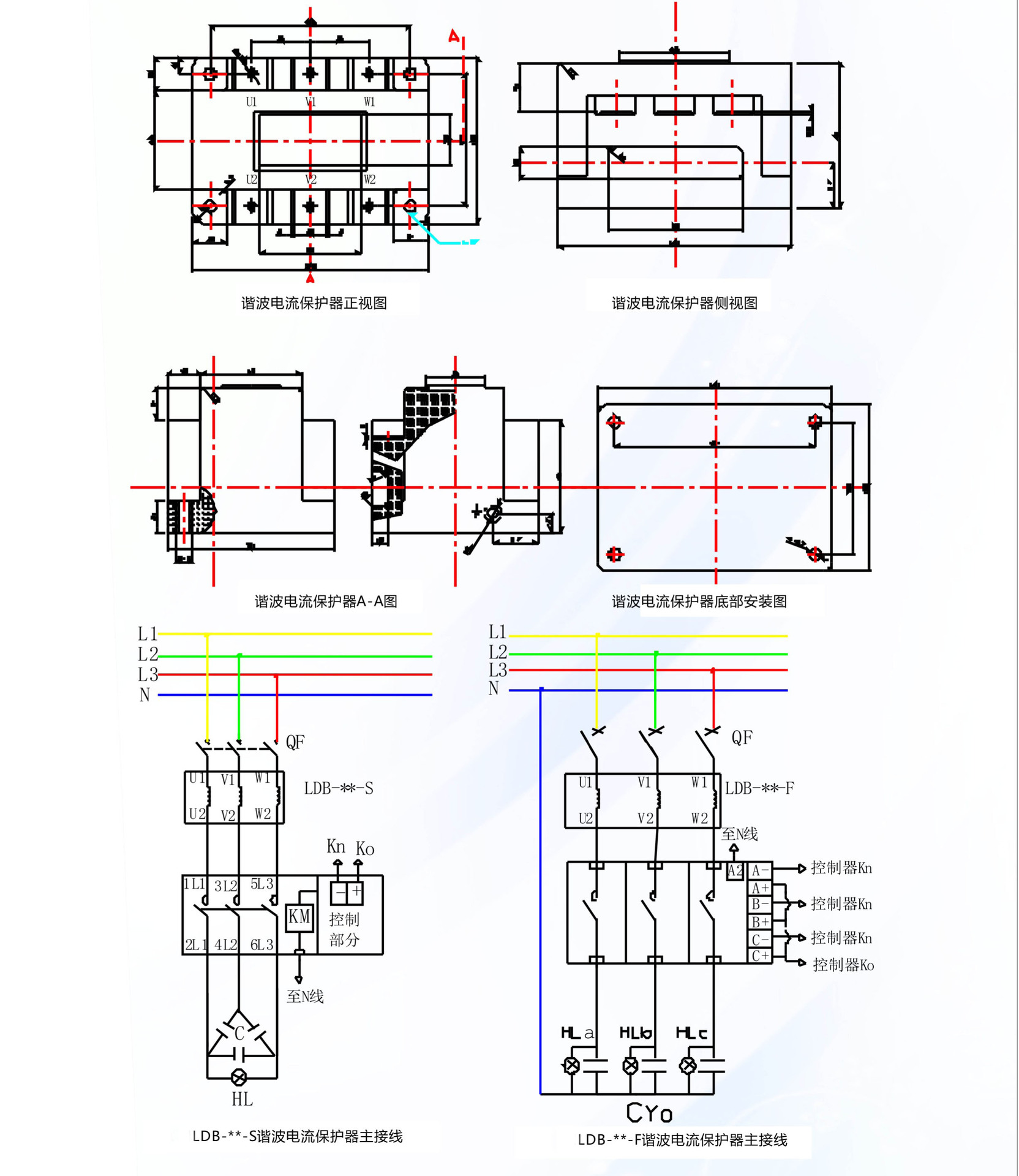

安装尺寸、接线方式：
